红外人体检测传感器

有线红外人体检测产品主要用于检测有人无人，采用红外激光检测，检测准确度高，响应速度快，实时检测人体存在。通过有线485/无线LoRa通讯，可搭配物联网关上传数据到云端。

联系我们

阿里巴巴

淘宝店铺

产品描述
产品概述
产品参数
规格参数
使用说明

有线红外人体检测产品主要用于检测有人无人，采用红外激光检测，检测准确度高，响应速度快，实时检测人体存在。通过有线485/无线LoRa通讯，可搭配物联网关上传数据到云端。

产品特点

多重防护，检测全面

接线处采用凝胶防护，安全防水使检测更加全面。

ABS材质，轻便耐用

外壳采用优质ABS阻燃材质，轻便、防尘、耐高温、易清洗、不易磨损。

进口芯片，稳定可靠

工业级进口芯片，测量精度高，量程范围广，能长期稳定工作可靠性强。

小体积，高性能

外观精致小巧，使用红外激光传感器，感应准确性高。

产品参数

规格参数

规格	参数
工作电压	DC 6~14V/0.1A
可调动作距离	10cm-100cm
检测传感器	红外激光
工作方式	红外对射
工作温度	-10℃~+60℃
外壳材质	ABS阻燃材质
防护等级	防尘、防水
信号转输方式	RS485/LoRa
安装方式	86盒安装

接线说明

红色线：电源正极（DC12V/1A）。

黑色线：电源负极（接地线）。

绿色线：RS485正极（A+）。

白/黄色线：RS485负极（B-）。

尺寸及安装说明

设备尺寸采用标准86型电工接线盒标准，可直接螺丝安装于86型电工盒。

使用说明

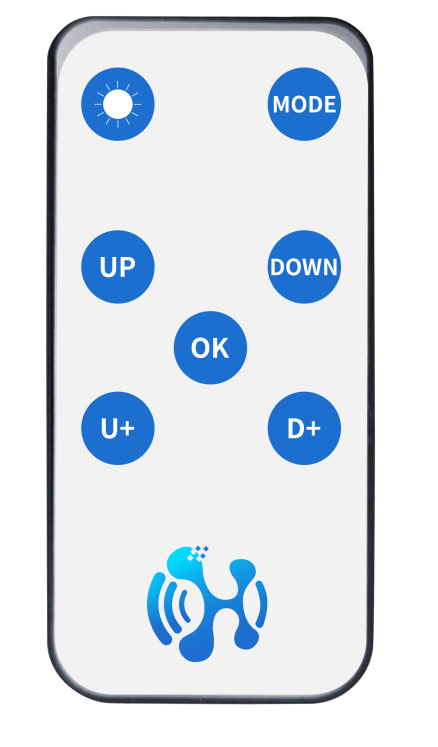

遥控器预览

遥控器使用方法

调节感应灵敏度（判定距离）

遥控器使用方法
调节感应灵敏度（判定距离）

① 利用遮挡物挡在设备正前方需要调节的判定距离位置保持不动（遮挡物表面不能为白色、黑色、镜面、透光等强吸光或强反光的材料，建议使用纸箱或纸板）。

② 将遥控器对准设备正前方，按下1号键

，此时设备指示灯会闪一下，然后熄灭，等待下一步操作，如果指示灯处于点亮状态时按下按键，不会闪烁，而是直接熄灭，以示响应，等待下一步操作。

③ 2秒内按下2号键

，设备指示灯会持续闪烁，同时进入自动调节模式，请保持遮挡物不移动，等待5 - 10秒钟后，指示灯保持常亮或常灭表示设定成功，调节自动结束，返回工作模式。

④ 测试调节的感应灵敏度。

注意：每按一次按键，指示灯会亮灭一次，以示响应。按键超时或者按键不正确，指示灯快闪2~3秒后熄灭，设备自动返回工作模式，设置不做更改。如果设置失败，请重新操作。

注意：每按一次按键，指示灯会亮灭一次，以示响应。按键超时或者按键不正确，指示灯快闪2~3秒后熄灭，设备自动返回工作模式，设置不做更改。如果设置失败，请重新操作。

协议说明

设备说明

每一个设备有一个唯一序列号，3个字节；
数据由主机主动查询，不允许主动上报；
数据长度不固定
数据传感器的数值传输高位在前低位在后。

LoRa

LoRa参数

工作模式	半双工
工作频段	470MHz（可定制）
通讯速率	292bps~5.4kbps
空中速率	2.4kbps
最大发射功率	22dBm
传输距离	5000m（空旷）

LoRa协议

如需对接LoRa协议，请联系我司技术人员。

RS485

RS485参数

通讯方式	RS485
通讯协议	标准MODBUS协议
波特率	默认9600，可选1200~115200bit/s
数据格式	N-无校验，8-数据位，1-停止位
地址设置	默认地址01，可设置

RS485命令类型定义

类型标识	类型名称	命令发起者
0x10	设定有线红外人体检测设备UUID请求	主端
0x11	设定有线红外人体检测设备UUID回复	从端
0x12	设定有线红外人体检测设备水阀冲水时间请求	主端
0x13	设定有线红外人体检测设备水阀冲水时间回复	从端
0x14	控制有线红外人体检测设备水阀冲水时间请求	主端
0x15	控制有线红外人体检测设备水阀冲水时间回复	从端
0x16	查询有线红外人体检测设备实时状态请求	主端
0x17	查询有线红外人体检测设备实时状态回复	从端

RS485通信协议规范

① 设定有线红外人体检测设备UUID

消息功能	字段	长度	解释	备注
请求	设备唯一ID	3字节	FFFFFF（只有设备uuid为FFFFFF时有效）	主机发起
	命令字段	7bit	0
		6-1bit	命令类型,0x10
		0bit	保留
		1字节	UUID长度
		3字节	UUID
	异或检验和	1字节	异或值
	固定尾	2字节	0xaa 0x55
回复	设备唯一ID	3字节	设备的唯一ID号	从机发起
	命令字段	7bit	1
		6-1bit	命令类型，0x11
		0bit	0表示设置成功，1表示设置失败
	异或检验和	1字节	异或值
	固定尾	2字节	0xaa 0x55

② 查询有线红外人体检测设备实时状态

消息功能	字段	长度	解释	备注
请求	设备唯一ID	3字节	设备的唯一ID号	主机发起
	命令字段	7bit	0
		6-1bit	命令类型,0x16
		0bit	保留
	异或检验和	1字节	异或值
	固定尾	2字节	0xaa 0x55
回复	设备唯一ID	3字节	设备的唯一ID号	从机发起
	命令字段	7bit	1
		6-1bit	命令类型，0x17
		0bit	状态，0表示状态无效；1表示状态有效
		1字节	状态，0表示无人，1表示有人
	异或检验和	1字节	异或值
	固定尾	2字节	0xaa 0x55

③ 示例

查询UUID为2009EF的设备的实时状态。

询问帧：

设备唯一ID	命令字段	异或校验和	固定尾
0x20 0x09 0xEF	0x2C	0xEA	0xAA 0x55

应答帧：

设备唯一ID	命令字段	异或校验和	固定尾
0x20 0x09 0xEF	0xAF 0x01	0x68	0xAA 0x55

应答帧命令字段解析：

字段	长度	返回有效bit	解析	返回字节
命令字段	7bit	1	固定为1	0xAF
	6-1bit	010111	命令类型，0x17
	0bit	1	1表示状态有效
	1字节	0000 0001	1表示有人	0x01

查询UUID为2009EF的设备显示当前有人。

- 维护与保养
1. 在使用过程中，如遇到使用故障，请尽快与供应商联系，不要私自拆卸修理以免发生意外。
2. 如长期不使用，必须拆下设备并装入包装盒中，在干燥通风处存放。
3. 本产品保修期一年，在保修期内本公司只对由于本产品造成的直接责任负责且赔偿数额不超过该产品的价格，如果您安装并使用了本产品，均视为您完全理解此条款的意思并同意。
- 运输和储存
1. 运输和储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
2. 环境气温应避免剧烈变化。
3. 装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
- 免责声明
本公司保留对此规格书更改和产品更新的权利，在不影响产品质量和用户使用的情况下，规格书和产品可能会进行更新升级，不另行通知。对于任何因使用不当、超规格使用而导致的直接、间接、有意或无意的损坏及隐患概不负责。
