香烟检测仪

室内香烟气体监测仪主要用于监测室内公共场所是否有人吸烟，适用于各种需要控烟的场所。当有人吸烟时产品循环播报设定的提示语音，搭配物联网关即可通过无线LoRa上报报警信息到平台。
图片名称
联系我们
阿里巴巴
淘宝店铺
  • 产品描述
  • 产品概述
  • 产品参数
  • 规格参数
  • 使用说明

  • 室内香烟气体监测仪主要用于监测室内公共场所是否有人吸烟，适用于各种需要控烟的场所。当有人吸烟时产品循环播报设定的提示语音，搭配物联网关即可通过无线LoRa上报报警信息到平台。

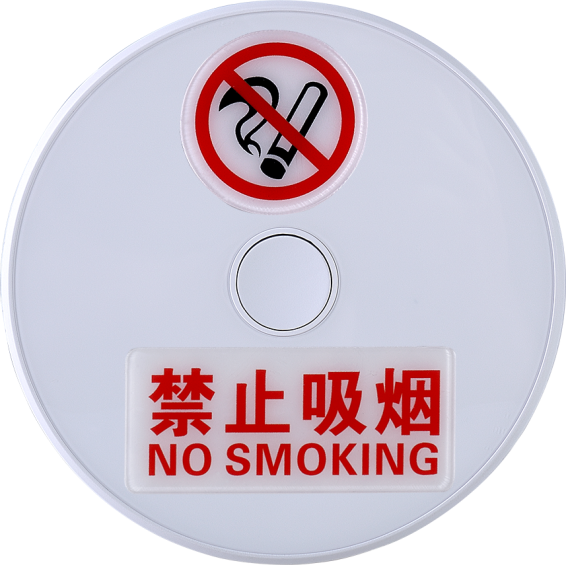

  • 产品图片

    添加图片注释，不超过 140 字（可选）

    1. 产品特点 ● 主控采用进口MCU，传感器采用国内前沿品牌，性能稳定可靠。 ● 内置语音报警提示，声音可定制。循环多次播报，更有效控烟。 ● 三档灵敏度可调，方便不同场景需求。 ● 有线RS485输出，和无线LoRa报警上传，配合网关，可对接平台。 ● 一机多用，可监测有无吸烟，同时可单独检测空气PM2.5、PM10含量。 ● 内部独有设计单独增加进气风扇，加快空气流通，及时监测，及时报警。 ● 采用优质ABS阻燃材质，自有设计开模，外观精致。 ● 顶部状态灯、报警灯指示，工作状态一目了然。

    2. 产品参数

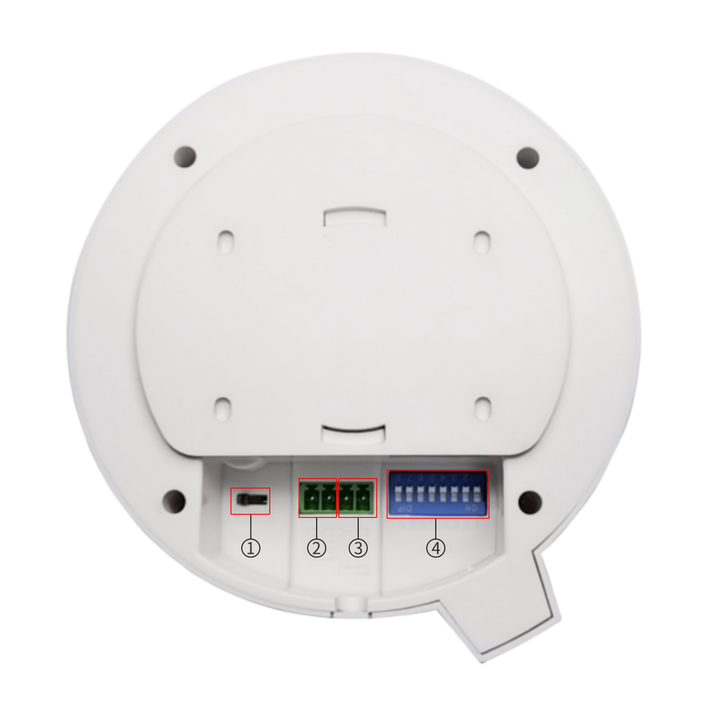

    3. 接口及硬件参数说明

    添加图片注释，不超过 140 字（可选）

    ① 灵敏度——三个档位，出厂默认拨到1档，为灵敏度最高档。 ② 电源接口——VCC：DC12V正极；GND：电源地。 ③ RS485接口——A+：RS485正；B-：RS485负。 ④ RS485地址——8位地址码，默认0xFF，可手动设置。LoRa包含3字节的UUID，当无UUID时，低字节默认使用RS485地址，即UUID为0x00，0x00，0xFF。

    添加图片注释，不超过 140 字（可选）

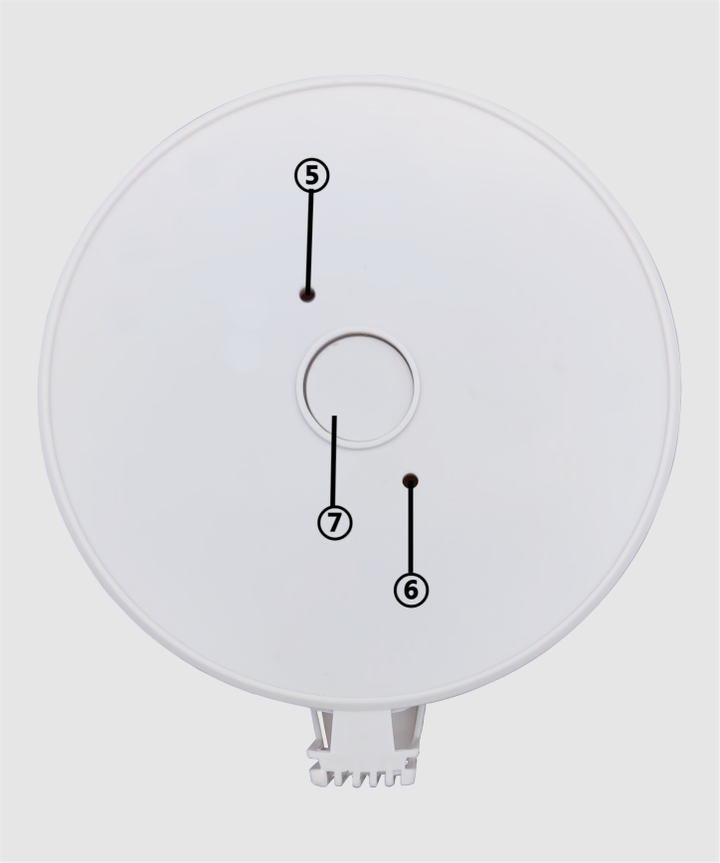

    ⑤ 蓝灯——状态指示灯，常亮，表示正常工作状态。 ⑥ 红灯——报警指示灯，检测到有人吸烟时常亮。 ⑦ 测试按键——测试专用，按下时，播报语音提示，上传LoRa信息。

    产品参数

    规格

    参数

    颗粒物量程

    0-999ug/m3

    分辨率

    1ug/m3

    测量精度

    ±10%

    监测面积

    20平方米

    报警模式

    语音播报/LoRa报警上传

    RS485

    MODBUS协议
    1. 基本参数

    规格

    参数

    工作电压

    DC12V

    静态电流

    ＜120mA

    报警电流

    ＜220mA

    工作温度

    -10℃~60℃

    工作湿度

    5%~80%RH

    尺寸

    φ120mm * 42mm

    重量

    200g

    安装方式

    顶装
    • 协议说明
    1. LoRa协议
    1. LoRa参数

    工作模式

    半双工

    工作频段

    470MHz（可定制）

    通讯速率

    292bps~5.4kbps

    空中速率

    2.4kbps

    最大发射功率

    22dBm

    传输距离

    5000m（空旷）
    1. LoRaWAN参数

    工作模式

    半双工

    工作频段

    470MHz（可定制）

    通讯速率

    292bps~5.4kbps

    空中速率

    2.4kbps

    最大发射功率

    22dBm

    传输距离

    5000m（空旷）

    工作模式

    半双工
    1. MODBUS协议
    1. 保持寄存器地址定义

    地址

    寄存器信息

    测量分辨率

    测量范围

    操作

    0x0003

    PM2.5

    1ug/m3

    0ug/m3 ~ 999ug/m3

    只读

    0x0004

    PM10

    1ug/m3

    0ug/m3~1000ug/m3

    只读

    0x0005

    报警状态



    0-1，0表示正常，1表示报警

    只读

    0x0006

    异味AD值变化量（香烟）

    *

    *

    只读
    1. 写寄存器地址定义

    地址

    寄存器信息

    说明

    操作

    0x2000



    消音指令，写1消音

    只写
    1. 示例

    读取设备地址0x01的PM2.5实时值

    询问帧：

    地址码

    功能码

    起始地址

    数据长度

    校验码低位

    校验码高位

    0x01

    0x03

    0x00  0x03

    0x00  0x01

    0x74

    0x0A

    应答帧：

    地址码

    功能码

    返回有效字节数

    PM2.5值

    校验码低位

    校验码高位

    0x01

    0x03

    0x02

    0x00  0x12

    0x38

    0x49

    PM2.5：0012 H（十六进制）=18=>18ug/m3

    • 使用说明

    • 使用操作说明 （1）初次上电，按照接口说明正确接入DC12V电源，正面红蓝指示灯闪烁15次后，红灯熄灭，蓝灯常亮，指示设备正常运行。 （2）此时，按下测试按键，设备播报预先设定好的提示语音，出厂默认语音内容为女声版本的“吸烟有害健康，请勿吸烟”！ （3）若要测试吸烟是否报警，可点燃香烟靠近测试。报警时，红灯点亮，同时播报提示语音。当一直检测到有人吸烟时，设备默认间隔10s循环播报。

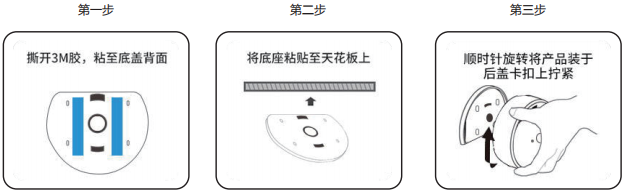

    • 安装说明

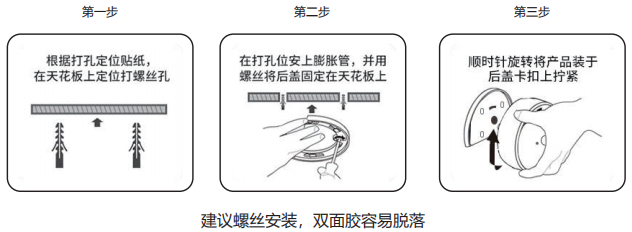

    • 螺丝固定安装







    （1）由于香烟颗粒及污染气体流通的速度较慢，设备监测面积大概在20平方米左右，若要监测更大范围的场所，可酌情安装多个产品。具体请与相关技术人员沟通确认。

    （2）设备支持三档灵敏度调节，根据现场安装环境的不同，可灵活调节。灵敏度调节后，需要断电重启设备方可生效。

    （3）设备支持LoRa报警和RS485协议，RS485地址可通过8位拨码开关手动选择，更新后，需要断电重启设备方可生效。

    添加图片注释，不超过 140 字（可选）



    添加图片注释，不超过 140 字（可选）



    3、注意事项

    （1）由于香烟颗粒及污染气体流通的速度较慢，设备监测面积大概在20平方米左右，若要监测更大范围的场所，可酌情安装多个产品。具体请与相关技术人员沟通确认。

    （2）设备支持三档灵敏度调节，根据现场安装环境的不同，可灵活调节。灵敏度调节后，需要断电重启设备方可生效。

    （3）设备支持LoRa报警和RS485协议，RS485地址可通过8位拨码开关手动选择，更新后，需要断电重启设备方可生效。

    • 维护与保养
    1. 在使用过程中，如遇到使用故障，请尽快与供应商联系，不要私自拆卸修理以免发生意外。
    2. 如长期不使用，必须拆下设备并装入包装盒中，在通风干燥处存放。
    3. 本产品保修期一年，在保修期内本公司只对由于本产品造成的直接责任负责且赔偿数额不超过该产品的价格，如果您安装并使用了本产品均视为您完全理解此条款的意思并同意。
    • 运输和储存
    1. 运输储在过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
    2. 环境气温应避免剧烈变化。
    3. 装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
    • 免责声明

    本公司保留对此规格书更改和产品更新的权利，在不影响产品质量和用户使用的情况下，规格书和产品可能会进行更新升级，不另行通知。对于任何因使用不当、超规格使用而导致的直接、间接、有意或无意的损坏及隐患概不负责。
