卫生间异味传感器

卫生间异味传感器可用于检测空气环境中的H2S（硫化氢）、NH3（氨气）、温度、湿度、颗粒物PM2.5、PM10、CO2（二氧化碳）、TVOC等多种参数。产品集多种测量要素于一体，功能非常强大，基本涵盖了反映智慧厕所空气质量的各个指标，搭配物联网关即可通过有线RS485和无线LoRa/LoRaWAN上报测量数据信息到平台进行记录和分析。

联系我们

阿里巴巴

淘宝店铺

产品描述
产品概述
产品参数
规格参数
使用说明

卫生间异味传感器可用于检测空气环境中的H2S（硫化氢）、NH3（氨气）、温度、湿度、颗粒物PM2.5、PM10、CO2（二氧化碳）、TVOC等多种参数。产品集多种测量要素于一体，功能非常强大，基本涵盖了反映智慧厕所空气质量的各个指标，搭配物联网关即可通过有线RS485和无线LoRa/LoRaWAN上报测量数据信息到平台进行记录和分析。

产品参数

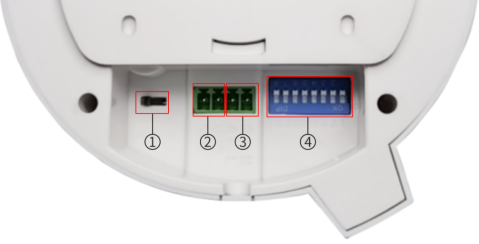

产品接口及硬件参数说明

① 灵敏度——暂不支持。

② 电源接口——VCC：DC12V正极；GND：电源地。

③ RS485接口——A+：RS485正；B-：RS485负。

④ RS485地址——8位地址码，默认0xFF，可手动设置。LoRa包含3字节的UUID，当无UUID时，

低字节默认使用RS485地址，即UUID为0x00，0x00，0xFF。

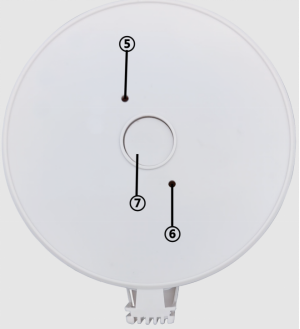

⑤ 蓝灯——状态指示灯，常亮，表示正常工作状态。

⑥ 红灯——开机时闪烁。

⑦ 测试按键——测试专用，按下后，红、绿灯同时闪2下，用于测试和确认设备已在线；若为LoRa版本则按下按键后，LoRa会上报一次数据。

气体参数

名称	参数
温度	量程：-40~125℃ 分辨率：0.015℃ 精度：±0.3℃
湿度	量程：0~100% 分辨率：0.01 精度：±3%
H2S	量程：0~99.99ppm 分辨率：0.01ppm 精度：±0.1ppm或±10%取大者
NH3	量程：0~99.99ppm 分辨率：0.01ppm 精度：±0.1ppm或±10%取大者
PM2.5	量程：0~1000ug/m³ 分辨率：1ug/m³ 精度：±15ug/m³
PM10	量程：0~1000ug/m³ 分辨率：1ug/m³ 精度：±15ug/m³
CO2（选配）	量程：0~5000ppm 分辨率：1ppm 精度：50+%5读数
TVOC（选配）	量程：0~1000ppm 分辨率：1ppm 精度：10%

规格参数

名称	规格	备注
供电	DC9V~24V@1A	支持宽压，方便安装
工作温度	0℃~70℃
工作湿度	15%RH~80%RH（无凝结）
RS485	1路	标准MODBUS协议
LoRa/LoRaWAN	支持（选配）	CLASS-C节点
支持气体类型	硫化氢：标配氨气：标配温、湿度：标配 PM2.5/PM10：标配二氧化碳：默认不配置，可选 TVOC：默认不配置，可选
NFC	支持	可用于配置LoRaWAN参数
拨码开关	8个	用于定义MODBUS地址
通讯方式	RS485/LoRa/LoRaWAN（选配）
尺寸	Φ120mm42mm（直径高度）	直径最大134mm
安装方式	吸顶安装

使用说明

指示灯状态说明

1.上电时，红、绿灯同时闪烁5秒后灯灭；软件重启时灯不闪不亮；

2.LED指示灯通过寄存器0x100A控制，默认为关闭状态，指示灯不亮；LED状态为打开时，通电状态红灯亮起，传感器数据采集正常时绿灯闪烁；任意传感器数据采集异常时，红、绿灯同时闪烁。

3.不管寄存器0x100A为打开或关闭，按下按键后，红、绿灯都同时闪两下，用于测试和确认设备已在线；若为LoRa版本，则按下按键后，LoRa会上报一次数据。

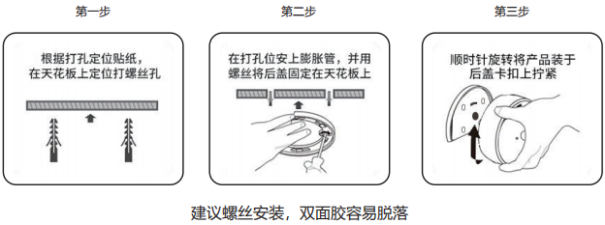

安装说明

螺丝固定安装

协议说明

LoRa

LoRa参数

工作模式	半双工
工作频段	470MHz（可定制）
通讯速率	292bps~5.4kbps
空中速率	2.4kbps
最大发射功率	22dBm
传输距离	5000m（空旷）

LoRa协议

如需对接LoRa协议请与我司技术联系。

LoRaWAN

LoRaWAN参数

工作模式	半双工
工作频段	470MHz（可定制）
通讯速率	292bps~5.4kbps
空中速率	2.4kbps
最大发射功率	22dBm
传输距离	5000m（空旷）

MODBUS

系统寄存器定义

应用寄存器定义

寄存器地址	读/写	说明	举例
0x000F	只读	UUID-流水号： BIT[7,0]-UUID[0]， BIT[15,8]保留	UUID为0x123456时: F00F=0x0012 F010=0x3456
0x0010	只读	UUID-流水号： BIT[7,0]-UUID[2]，BIT[15,8]-UUID[1]
0x0011	只写	设备重启寄存器	写1设备重启，其他值无效
0x0012	只写	恢复出厂寄存器	写1设备恢复出厂，其他值无效
0x0013	读/写	进入升级模式	写1设备重启并进入升级模式
0x0014	读/写	MODBUS地址寄存器	默认1，取值[1,247]，0为广播地址
0x0015	读/写	MODBUS波特率寄存器	表示波特率： 1表示2400； 2表示4800； 3表示9600； 4表示14400； 5表示：19200； 6表示：38400； 7表示56000； 8表示57600； 9表示115200；

寄存器	说明	备注
0x1000	数据通道启用标志	BIT[0-16]，置值1表示通道启用 BIT[0]-温度 BIT[1]-湿度 BIT[2]-硫化氢 BIT[3]-氨气 BIT[4]-PM2.5 BIT[5]-PM10 BIT[6]-二氧化碳 BIT[7]-TVOC
0x1001	数据通道有效性标志	BIT[0-16]，置值1表示通道异常 BIT[0]-温度 BIT[1]-湿度 BIT[2]-硫化氢 BIT[3]-氨气 BIT[4]-PM2.5 BIT[5]-PM10 BIT[6]-二氧化碳 BIT[7]-TVOC
0x1002	温度	浮点型，保留2为小数
0x1003	湿度	浮点型，保留2位小数
0x1004	硫化氢（H2S）	浮点型，保留2位小数
0x1005	氨气（NH3）	浮点型，保留2位小数
0x1006	PM2.5	整形
0x1007	PM10	整形
0x1008	二氧化碳（CO2）	整形
0x1009	TVOC	整形
0x100A	LED灯开关	0-关闭（默认），1-打开

示例

读取设备地址0x01的PM2.5实时值。

询问帧：

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x10 0x06	0x00 0x01	0x60	0xCB

应答帧：

地址码	功能码	返回有效字节数	PM2.5值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0x12	0x38	0x49

PM2.5：0012 H（十六进制）=18=>18ug/m3

维护与保养及注意事项

在使用过程中，如遇到使用故障，请尽快与供应商联系，不要私自拆卸修理以免发生意外。

如长期不使用，必须拆下设备并装入包装盒中，在通风干燥处存放。

本产品保修期一年，在保修期内本公司只对由于本产品造成的直接责任负责且赔偿数额不超过该产品的价格，如果您安装并使用了本产品均视为您完全理解此条款的意思并同意。

运输和储存

运输储在过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。

环境气温应避免剧烈变化。

装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。

免责声明

本公司保留对此规格书更改和产品更新的权利，在不影响产品质量和用户使用的情况下，规格书和产品可能会进行更新升级，不另行通知。对于任何因使用不当、超规格使用而导致的直接、间接、有意或无意的损坏及隐患概不负责。
