网络版铂热电阻采集器

8路AD采集通道，可同时接入多个测温电阻。 AD采样速率快，精度高。 支持接入网络，上报数据和报警信息到平台。 支持RS485或LoRa通信，便于工程组网及工业应用。 电源防反接保护设计，接线更放心。 恒流控制，低功耗设计，使用寿命长。 多个指示灯，运行状态一目了然。 采用工业级芯片，内置看门狗，运行稳定可靠。
图片名称
联系我们
阿里巴巴
淘宝店铺
  • 产品描述
  • 产品概述
  • 产品参数

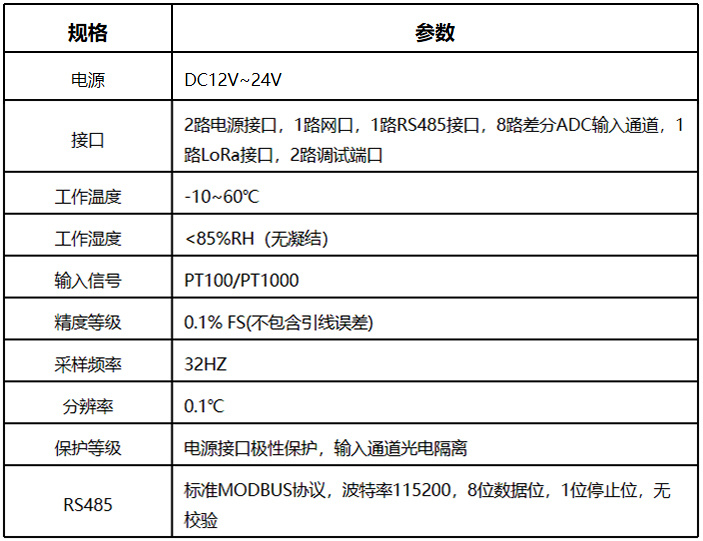

  • 规格参数

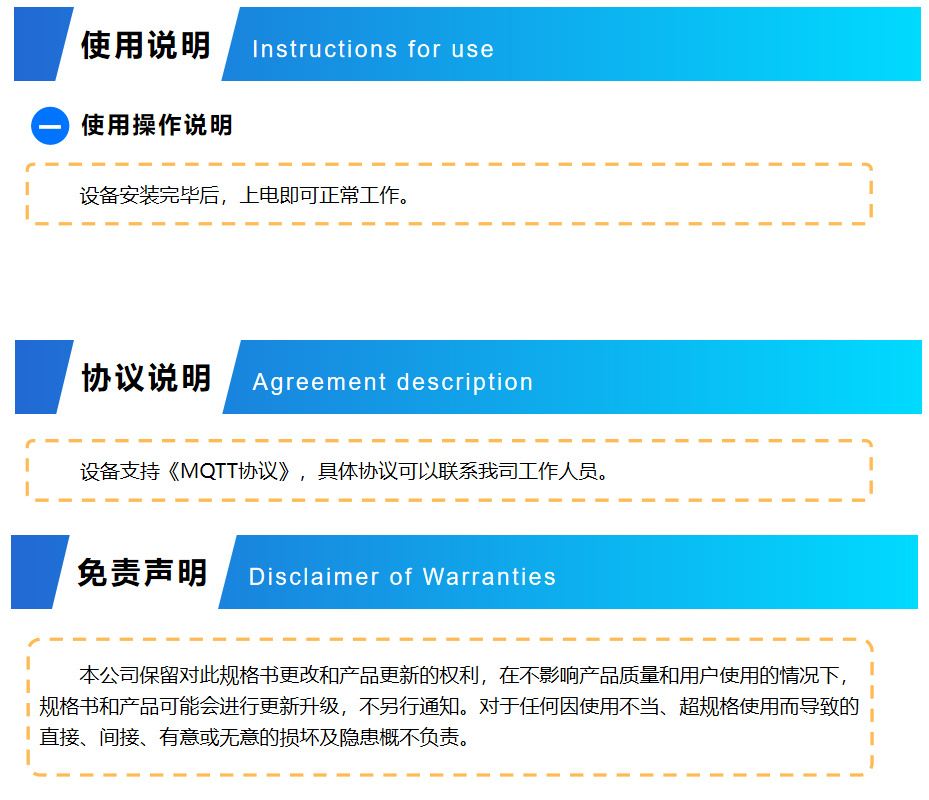

  • 使用说明

  • 8路AD采集通道，可同时接入多个测温电阻。
    AD采样速率快，精度高。
    支持接入网络，上报数据和报警信息到平台。
    支持RS485或LoRa通信，便于工程组网及工业应用。
    电源防反接保护设计，接线更放心。
    恒流控制，低功耗设计，使用寿命长。
    多个指示灯，运行状态一目了然。
    采用工业级芯片，内置看门狗，运行稳定可靠。

  •    本产品是一款高性能、高灵敏度的温度数据采集终端，具有8个通道AD采集端口，可接入PT100/PT1000热电阻传感器，支持以RS485或者LORA通信方式，便于工程组网及工业应用，支持二次开发。支持接入网络，可直接上报数据和报警信息到MQTT平台。

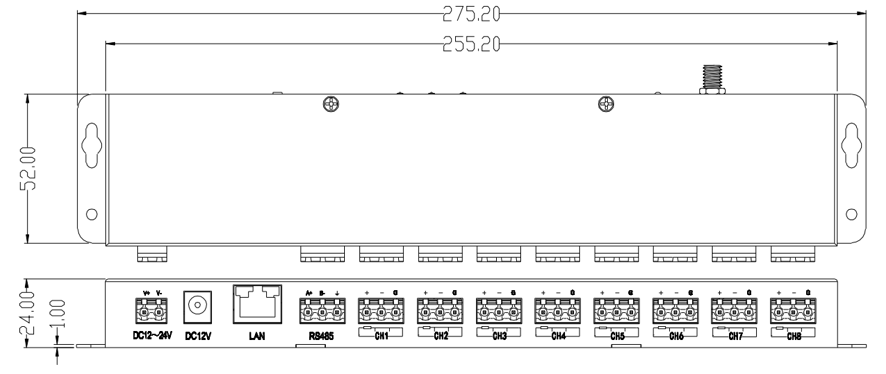

    产品尺寸说明

    尺寸单位：毫米（mm）

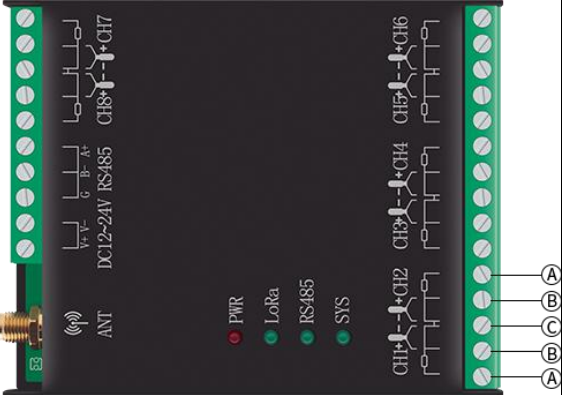

    产品接口、按键、指示灯说明

    1、DC12~24V

    •   V+：电源正极。

    •   V- ：电源负极。

    2、DC12V

    •   DC12V电源接入

    3、LAN接口

    •   网线接入，接入网络与电脑需在同一局域网

    4、RS485接口

    •  A+：RS485正极。

    •  B- ：RS485负极。

    5、CH1~CH8

    •  +：接入电阻传感器不同颜色的一条线。

    •  -：接入电阻传感器两条相同颜色中的一条线。

    •  G：接入电阻传感器两条相同颜色中的一条线。

    6、DSP接口

    •  ESP32调试端口。

    7、下载按键

    •  ESP32下载按键。

    8、MCU接口

    •   stm32调试端口

    9、工作指示灯

    •   RS485指示灯：外部RS485读取时闪烁50ms。

    •   LoRa指示灯：外部LoRa读取时闪烁50ms。

    •   SYS指示灯：常亮，esp32与stm32通信异常；熄灭：网络未连接；1秒闪烁：正常工作。

    •   PWR指示灯：上电常亮。

    10、采集指示灯

    •  CH1~CH8指示灯：采集时亮起，采集完成熄灭。
