显示屏分辨率:TFT真彩色,1024*600分辨率,显示尺寸为10.1英寸
触控类型:高精度电容屏
操作系统:LINUX
支持4G/5G移动网络,支持10M/100MBPS本地以太网
本地支持LORA,RS485类型的传感器接入
支持温湿度,温度,PM2.5/PM10,TVOC,甲醛,CO2等多种传感器数据
支持MQTT连接云平台
-
本产品是一款集显示、记录、高速采样、实时监控、数据存储等功能于一体的触摸式彩色显示终端。
产品具有多种通讯方式,安全性高,组网便捷;采用高亮度、宽视角的7寸可触摸液晶显示屏,显示清晰,操作简单。
-
一、产品尺寸及视图说明
正视图
后视图
左视图 右视图
仰视图 仰视图① 电源接口1——DC005B-2.1电源座输入。
2DC电源座子——DC12V电源输入。
② 电源接口2——4P3.81拔插式接线座子。
2P接线座子——DC12V电源输入,区分正负。
2P接线座子——DC24V电源输入,无极性。
③ RS485接口1——端口0,4P3.81拔插式接线座子。
2P接线座子——RS485正极和RS485负极。
2P接线座子——输出电源、地,有极性。
④ RS485接口2——端口1,4P3.81拔插式接线座子。
2P接线座子——RS485正极和RS485负极。
2P接线座子——输出电源、地,有极性。
⑤ RS485接口3——4芯航接头。
航接头——接入带有4芯航插头的RS485设备。
⑥ I/O接口——I/O接口,4P3.81拔插式接线座子,用于I/O口的输入和输出。
2P接线座子——输出电源、地,有极性。
2P接线座子——I/O输出正和I/O输出负。
⑦ 网口——以太网口,接入网线。
⑧ 按键——预留按键。
⑨ USB接口——使用Type—C接线接入。
⑩ DeBug口——5Pin线接入。
⑪ 天线接口——4G天线预留接口。
⑫ 天线接口——LoRa天线接口。
LoRa天线接口——接入外置天线。
⑬ 内存卡卡槽——支持SD卡。
⑭ SIM卡卡槽——支持大卡。
-

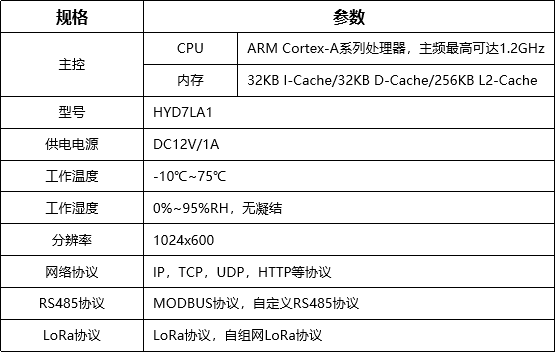

基本参数
-
显示终端操作说明书
- 进入配置界面
1、在显示终端的主界面点击右上角的设置按键,即可进入配置界面。
- 有线设置
- 设置静态IP
- 在显示终端网络配置的有线设置界面把IP分配选择为手动。
- 填写IP地址、子网掩码、网关、主DNS、次DNS。
- 点击提交,弹窗提示配置成功。
- 在网络配置的网络状态界面点击刷新按键,查看到IP分配为手动和所填写的IP信息。
- 设置动态IP
- 在显示终端网络配置的有线设置界面把IP分配选择为自动。
- 点击提交,弹窗提示配置成功。
- 在网络配置的网络状态界面点击刷新按键,查看到IP分配为自动和IP详情。
- 注意
以上操作必须有网线接入显示终端且有网络连接才能进行。
- 4G设置
- 启用4G
- 在显示终端网络配置的4G设置界面勾选4G启用。
- 填写专网名称、用户名、密码,选择鉴权方式。
- 点击提交,弹窗提示配置成功;也可省略第(2)步直接点击提交。
- 点击4G设置界面右下角的刷新按键,查看4G详情,模块状态显示拨号成功即可开始使用4G。
- 关闭4G
- 在显示终端网络配置的4G设置界面取消4G启用。
- 点击提交,弹窗提示配置成功。
- 点击4G设置界面右下角的刷新按键,4G详情不显示即说明4G关闭成功。
- 注意
以上操作需在显示终端插入SIM卡且有网络接入才能进行。
- 平台配置
- 连接启用
- 在显示终端设备配置的平台配置界面勾选连接启用。
- 填写地址、端口、序列号、密码,选择协议类型。
- 点击提交,弹窗提示配置成功。
- 在平台使用填写的序列号添加该设备。
- 平台添加成功,设备显示在线。
- 关闭启用
- 在显示终端设备配置的平台配置界面取消勾选连接启用。
- 点击提交,弹窗提示配置成功。
- 在平台上设备显示离线。
- 注意
以上操作需有网络连接时才能进行,不然平台添加显示终端后状态显示未激活或离线。
- 传感器配置
- 添加传感器
- 把RS485传感器上电并与显示终端连接,LoRa传感器上电。
- 在平台添加传感器并在该显示终端的子设备中绑定传感器。
- 点击同步按键,和显示终端进行同步;也可在显示终端设备配置的传感器配置界面点击同步按钮来进行同步,点击刷新按钮刷新界面,再查看绑定的传感器。
- 在显示终端的设备配置的传感器界面显示所绑定的传感器序列号、类型、描述。
- 显示终端的主界面显示绑定的传感器所测的实时数据。
- 解绑传感器
- 在平台把显示终端的子设备中的传感器解绑并点击同步按键。
- 显示终端的设备配置的传感器配置界面解绑的传感器被删除,而且主界面不在显示解绑的传感器。
- 注意
以上操作需要显示终端有网络连接,不然平台和显示终端不能进行同步。
- 存储配置
- 启用存储
- 在显示终端设备配置的存储配置界面勾选存储启用,选择存储模式。
- 点击提交,弹窗提示配置成功,开始存储传感器数据。
- 在主界面点击显示传感器实时数据的界面,即可查看到传感器历史数据折线图。
- 关闭存储
- 在显示终端设备配置的存储界面取消勾选存储启用。
- 点击提交,弹窗提示配置成功,关闭存储传感器数据。
- 格式化内存卡
- 在显示终端设备配置的存储界面点击格式化。
- 弹窗提示是否格式化,点击确定即可开始格式化。
- 在传感器历史数据界面没有查看到历史数据。
- 注意
以上操作显示终端须有SD卡接入才能进行。
- 系统升级
- 本地升级
- 在HSF软件上把需要升级的文件上传到局域网的浏览器。
- 确保显示终端和HFS的IP在同一个局域网。
- 进入显示终端系统设置的系统升级界面。
- 固件服务器地址填写HFS中的IP地址,固件服务器端口填写HFS中的Port值,固件服务器类型选择http。
- 点击提交,弹窗提示配置成功,准备升级。
- 升级完成后,在显示终端的系统设置的系统版本界面,可以查看到固件版本为所升级的版本。
- 远程升级
- 在平台点击添加的显示终端的序列号进入到升级界面。
- 选择要升级的版本号,点击确定即可。
- 显示终端升级完成后,在系统设置的系统版本界面查看到固件版本为所升级的版本号。
- 串口升级
- 在TFTPD软件中把需要升级的文件上传到服务器。
- 显示终端上电,快速敲击回车键,进入Uboot模式。
- 修改IP环境变量,“ipaddr”为显示终端的IP地址,“serverip”为TFTPD软件所写的IP地址。
- 修改完成后保存,在使用“estar”命令通过网络升级。
- 升级成功后,显示终端重启,在显示终端的系统设置的系统版本界面查看到固件版本为所升级的版本。
- 注意
以上操作显示终端须有网络连接才能进行,远程升级时平台的显示终端状态显示在线才能进行升级,本地升级和串口升级须在同一局域网内进行。
- 系统时间
- 设置系统时间
- 在显示终端系统设置的系统时间界面设置时间。
- 输入年、月、日、时、分、秒。
- 点击提交,弹窗提示配置成功。
- 显示终端的主界面显示的时间为所设置的时间。
- 注意
显示终端设置系统时间,无网络接入时,从设置的系统时间开始计时;有网络接入时,显示终端会自动校准时间。
- 系统重启
1、在显示终端的系统设置的系统重启界面,点击提交,弹窗提示是否重启,点击确定开始重启。
- 恢复出厂
1、在显示终端的系统设置的恢复出厂界面,点击提交,弹窗提示是否恢复出厂,点击确定,开始恢复出厂并重启。
