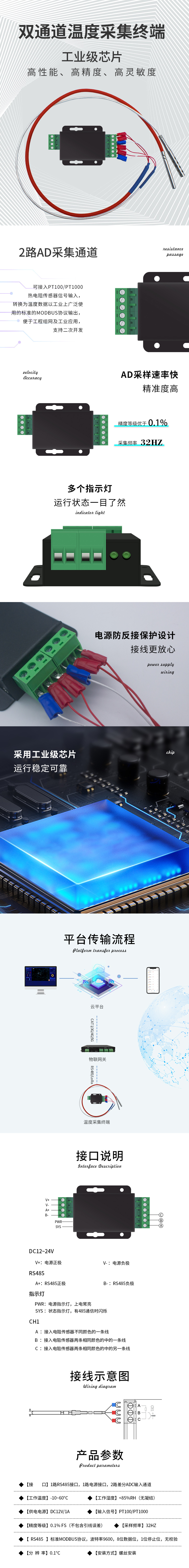

双通道温度采集终端

HYH1025是一款高性能、高灵敏度的温度数据采集终端，具有2个通道AD采集端口，可接入PT100/PT1000热电阻传感器信号输入，转换为温度数据以工业上广泛使用的标准的MODBUS协议输出，便于工程组网及工业应用，支持二次开发。支持以RS485通信方式与上位机通信，快速组建测温系统。
图片名称
联系我们
阿里巴巴
淘宝店铺
  • 产品描述
  • 产品概述
  • 产品参数
  • 规格参数
  • 使用说明

  • HYH1025是一款高性能、高灵敏度的温度数据采集终端，具有2个通道AD采集端口，可接入PT100/PT1000热电阻传感器信号输入，转换为温度数据以工业上广泛使用的标准的MODBUS协议输出，便于工程组网及工业应用，支持二次开发。支持以RS485通信方式与上位机通信，快速组建测温系统。

  • HYH1025是一款高性能、高灵敏度的温度数据采集终端，具有2个通道AD采集端口，可接入PT100/PT1000热电阻传感器信号输入，转换为温度数据以工业上广泛使用的标准的MODBUS协议输出，便于工程组网及工业应用，支持二次开发。支持以RS485通信方式与上位机通信，快速组建测温系统。

    产品特点：

    2路AD采集通道，可接入PT100和PT1000热电阻。

    AD采样速率快，精度高。

    体积精致小巧，安装便捷灵活。

    使用标准的MODBUS协议输出，便于工程组网及工业应用。

    电源防反接保护设计，接线更放心。

    多个指示灯，运行状态一目了然。

    采用工业级芯片，运行稳定可靠。

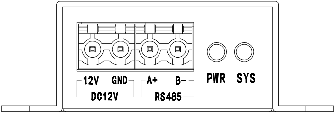

    一、产品接口说明

    ● DC12V

    12V ：电源正极

    GND ：电源负极

    ● RS485

    A+：RS485正极

    B- ：RS485负极

    ● 指示灯

    PWR：电源指示灯，上电常亮

    SYS ：状态指示灯，有485通信时闪烁

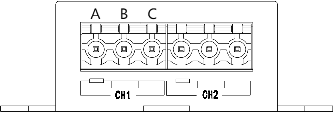

    ● CH1

    A  ：接入电阻传感器不同颜色的一条线

    B  ：接入电阻传感器两条相同颜色中的一条线

    C  ：接入电阻传感器两条相同颜色中的另一条线

    ● PT100/PT1000接线示意图

  • 产品尺寸说明

    尺寸单位：mm

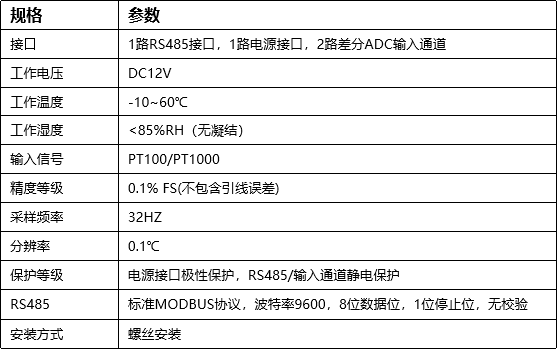

    设备参数

  • 使用操作说明：

    设备安装完毕后，上电即可正常工作。

    一、RS485协议

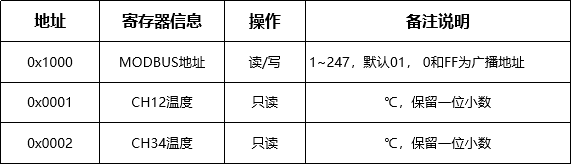

    1、保持寄存器地址定义

    2、示例

    读取设备地址为0x01的CH12温度。

    询问帧：

    应答帧：

    CH12温度：012CH（十六进制）=300=>CH12温度=30.0℃
