无线测温终端

无线测温终端





一.功能

   我司开发了一款无线测温终端，此款无线测温终端支持有线，无线接收温度，温湿度，空气质量等传感器的数据，无线测温终端不仅能将接收到的无线有线传感器保存在本地，并且可以通过以太网或者4G/5G上传到云平台。

二.产品功能说明

2.1系统功能

  无线测温终端内嵌一颗高速CPU，主频高达1.2GHZ，内存为128M Bytes，外部存储为4G EMMC，大容量的外部存储空间，能将多个传感器的数据保存10年以上。高速的CPU速度，可以对存储多年的传感器数据进行分析。无线测温终端外接一块10.1寸的触控屏幕，操作非常方便。

    无线测温终端接口丰富，对内支持无线（LoRa/LoRaWAN）,有线RS485,I/O，可以连接多种有线无线传感器，可以跟各种不同的传感器组成一个小系统。对外支持4G/5G，RJ45，能把接收到的传感器数据上传到云平台。也可以通过I/O联动外部的控制设备。下面是无线测温终端组成一些系统。

                    无线测温系统







                            红外测温系统



2.2产品介绍

  • 产品功能

无线测温终端能对多种多路传感器进行统一管理。它能同时将多路传感器显示在屏幕上，并且对接入的传感器数据进行保存，传输，分析。报警终端能通过I/O,RS485接口联动外部的控制设备，比如像喷淋，风机，加湿器等。

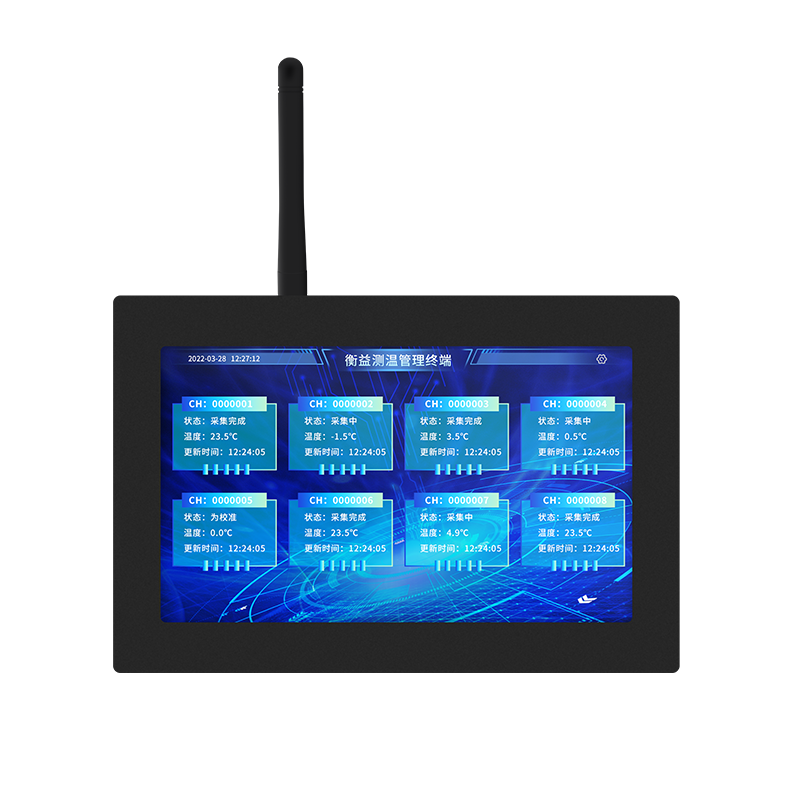

  • 产品图片

  • 产品参数



项目

参数

备注

显示功能

显示屏种类

TFT真彩色



显示分辨率

1024X600



触控种类

高精度电容屏



传感器显示数量

支持多种显示风格，可以全屏显示一个，也可以是2个，最大可以同时显示16个



显示尺寸

10.1寸



系统功能

实时数据

能在屏幕上用多种方式将传感器实时数据显示出来



历史数据

能存储超过一年的历史数据，可以方便的通过触控屏幕将历史数据显示出来



操控方式

直接用手在屏幕上操作，可以对显示进行放大缩小



支持传感器种类

支持温湿度，温度，PM2.5/PM10,TVOC,甲醛，CO2等多种传感器数据



数据上传

10/100M以太网和3G/4G/5G

默认不支持5G

通讯协议

本地支持LoRa,LoRaWAN对接传感器，

远程支持MQTT对接云平台。



本地无线

支持LoRa无线通讯，频段为31MHZ~915MHZ

无线通讯为选配件，默认的频段为470MHZ

产品规格

工作温度

-30℃~65℃



工作湿度

5%RH~90%RH



认证

CE/FCC



电源

6V~12V













三、运用范围

结合无线测温终端 “多传感器兼容、宽温工作、长数据存储、远程管理、智能联动” 的核心特性，其运用范围覆盖工业、仓储、环境、农业、公共设施、医疗等多个领域，具体场景如下：

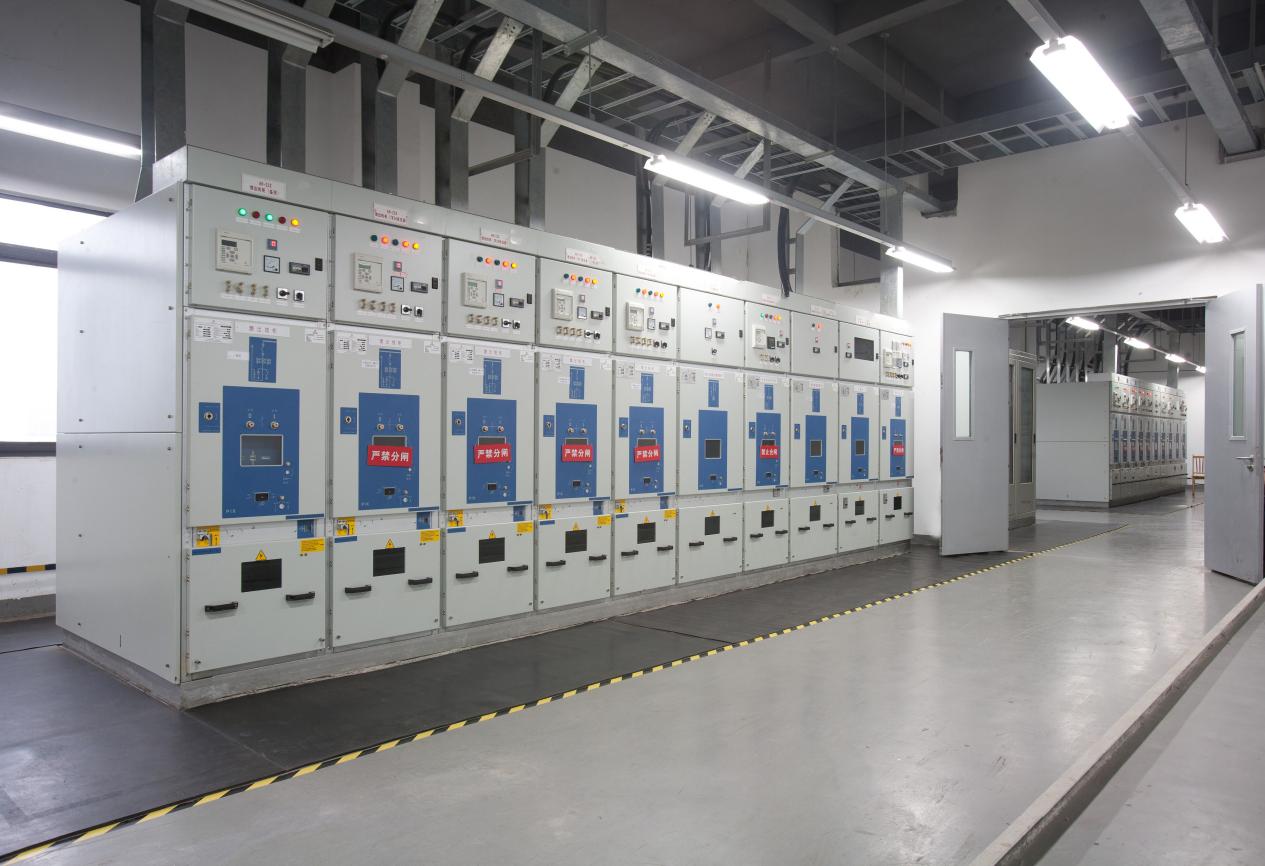

3.1 工业领域：电气设备 / 生产环境监测

核心场景：高低压电气柜测温、工业车间环境监控、生产设备温度监测

适配原因：

支持 LoRa 无线通讯（无需布线，适配车间复杂布线环境），可对接单点 / 矩阵红外测温传感器（如文档中 “红外测温系统”），实时监测电气柜触点、电机绕组等关键部位温度，避免过热故障；

工作温度 - 30℃~65℃，耐受工业车间高低温环境；

可联动散热风机 / 喷淋系统，当温度超阈值时自动降温，保障设备安全；

10 年以上数据存储，可追溯设备温度变化趋势，辅助预测性维护。



3.2 仓储物流领域：冷链 / 危化品仓储监测

核心场景：食品冷链仓储（如生鲜、速冻食品）、医药冷链（如疫苗、试剂）、危化品仓库（如易燃品温湿度监控）

适配原因：

支持温湿度传感器，可实时监测仓储环境温湿度，数据本地存储 + 云端上传，满足冷链 “全程可追溯” 要求（如药品 GSP 认证对温度记录的需求）；

10.1 寸触控屏便于仓库人员现场查看，远程云平台支持总部实时监管多仓库数据；

可联动加湿器 / 除湿机 / 制冷设备，维持仓储环境稳定，避免货物变质或危化品因温湿度异常引发安全事故。

3.3 环境监测领域：室内外空气质量 + 温度监控

核心场景：办公楼宇 / 商场室内环境、工业园区空气质量、户外气象站（简易）

适配原因：

兼容 PM2.5/PM10、TVOC、甲醛、CO₂传感器，可同时监测 “温度 + 空气质量”，满足室内健康环境需求（如写字楼 CO₂超标时联动新风系统）；

支持 4G 远程上传，可在云平台生成空气质量趋势图表，便于环保部门或物业分析管理；

宽温设计适配户外环境（如冬季 - 30℃低温），可作为简易气象站补充监测设备。

3.4 智慧农业领域：农业大棚 / 畜禽养殖环境监控

核心场景：温室大棚（蔬菜 / 花卉）温湿度管理、畜禽养殖场（猪舍 / 鸡舍）环境监控

适配原因：

LoRa 无线通讯覆盖距离远（适合大棚 / 养殖场开阔环境），无需复杂布线，降低安装成本；

可联动卷帘机、通风扇、喷淋系统，当大棚温度过高 / 湿度过低时自动调节，保障作物生长；

历史数据可辅助分析作物生长与环境的关联，优化种植方案。

3.5 公共设施领域：机房 / 交通枢纽环境监测

核心场景：数据中心机房、地铁 / 火车站设备房、户外通信基站

适配原因：

机房内可监测服务器温度、UPS 设备温度及室内温湿度，数据实时上传至运维平台，避免设备因高温宕机；

户外基站环境恶劣（高温 / 低温），终端宽温特性可稳定工作，同时联动基站散热设备；

支持多传感器显示（最多 16 路），可同时监控机房内多个点位，简化运维设备部署。

3.6 医疗领域：医疗环境 / 设备温度监控

核心场景：医院药房（药品存储）、ICU 病房环境、医疗设备（如核磁共振仪）温度监测

适配原因：

高精度温湿度监测 + 长数据存储，满足药品存储（如阴凉库）的温度记录要求，可追溯历史数据；

触控屏操作便捷，医护人员可快速查看实时数据，无需专业培训；

支持 MQTT 协议对接医院物联网平台，融入智慧医院管理体系。

四、产品核心优势

高集成度：集 “采集 - 存储 - 显示 - 传输 - 联动” 于一体，无需额外搭配显示终端或存储设备，降低系统部署成本；

环境适应性强：-30℃~65℃宽温工作范围 + 5% RH~90% RH 湿度耐受，可在工业、户外、冷链等复杂环境稳定运行；

灵活扩展性：支持 LoRa/RS485/I/O 多种接口，兼容多类型传感器，可根据场景需求增减设备，适配不同规模监测系统；

易操作易管理：电容触控屏 + 云平台远程管理，兼顾现场运维与总部监管，降低使用门槛。
