CAT1(4G)温度/温湿度无线监测系统

CAT1(4G)温度/温湿度无线监测系统

关键字：4G温度传感器 4G温湿度传感器  4G高湿传感器

一.背景

从2020年下半年起，在4G/5G的移动通讯基站覆盖比较完善的情况下,运营商逐步暂停2G终端入网。联通，电信开始终止2G基站的服务。几大运营商都把精力放到了CAT1，NB等新兴的移动物联网新技术上。其中CAT1是一种低速的4G物联网方案，可以使用现有的移动基站，不需要新建移动网络基站，可以完美的替换掉现有的GPRS通讯模块。

二.功能

  • 能实时监测各种环境的温度湿度和温度。
  • 组网方便快捷。

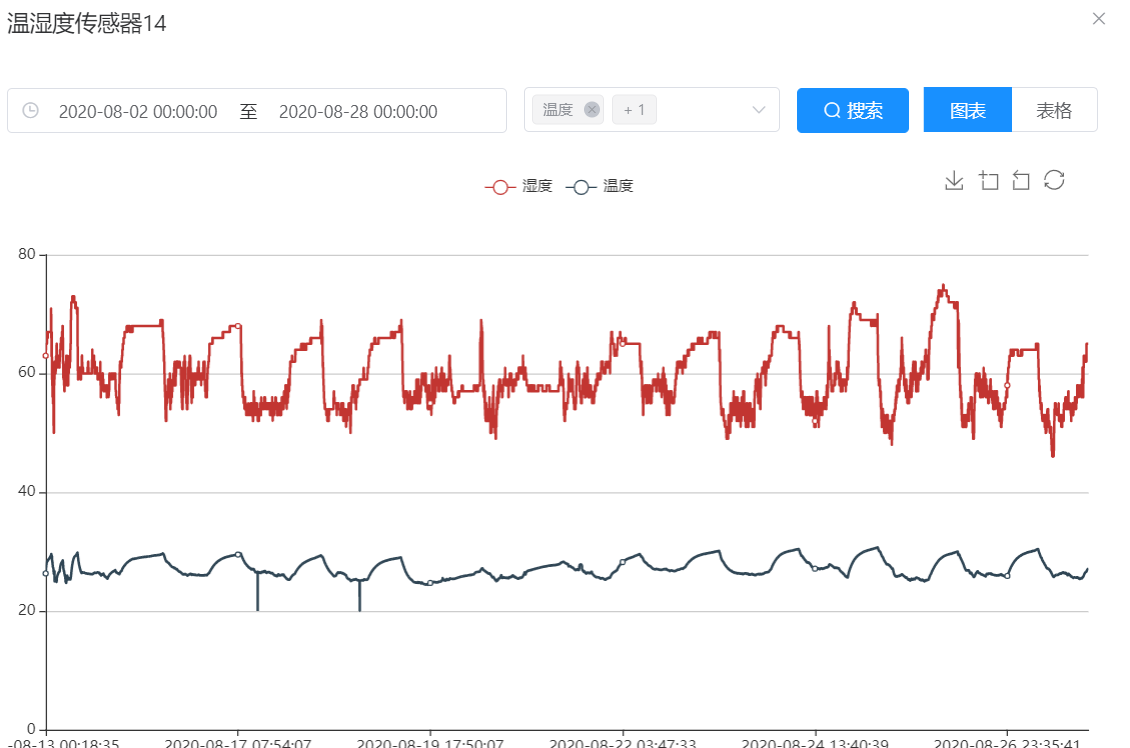

  • 支持云端平台实时显示温湿度数据，保存历史数据。
  • 平台实现了多用户管理。



三.系统组成

本系统有无线传输,温湿度传感器,云平台三部分组成。

  • 无线传输

无线传输技术使用了LORA,2G/3G/4G/5G/CAT1(移动网络),以太网相结合的方式。在本地使用LORA将传感器数据传送到网关，网关再通过移动网络或者以太网把数据传送到平台。无线传输采用了多种技术，保证了组网方便，传输距离远，功耗低。

  • 温度/温湿度传感器

针对不同的测温场景，我司开发了多款温湿度，温度传感器。我司的测温传感器分为普通场所，高湿场所，非接触式快速测温。普通场所的温湿度传感器采用进口材料，使用了我司专用的温湿度校准算法，能对监测的场所进行精准的温湿度检测。高湿场所的温湿度传感器适应工作在湿度高的环境中，一般的温湿度传感器，不能长期工作在高湿的环境，我司使用了先进的生产工艺，长时间的浸水测试，可以稳定的工作在高湿环境中。非接触式温度传感器使用红外光学技术原理，通过检测被测物体的红外光波长，来检测被测物体的温度。

  • 云平台

  云平台提供了强大的设备管理能力与数据处理能力。云平台能对设备进行实时管理，对设备的状态，安装信息，地点信息进行统一的维护。平台强大的数据处理能力能将设备上传的数据进行显示，保存，分析。

  • 总体功能框图

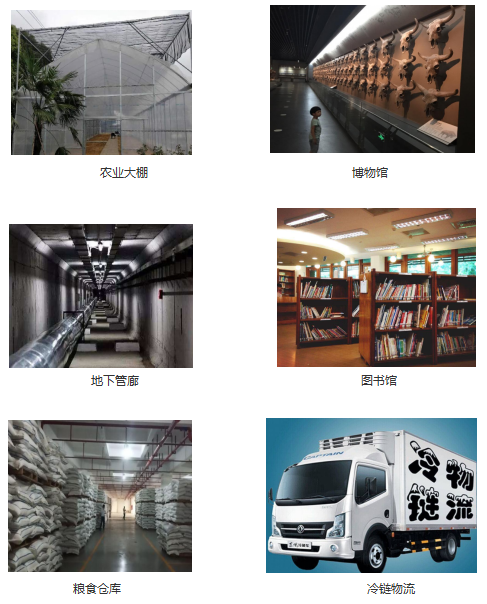

四.系统应用工作场所





五.重点产品详细介绍

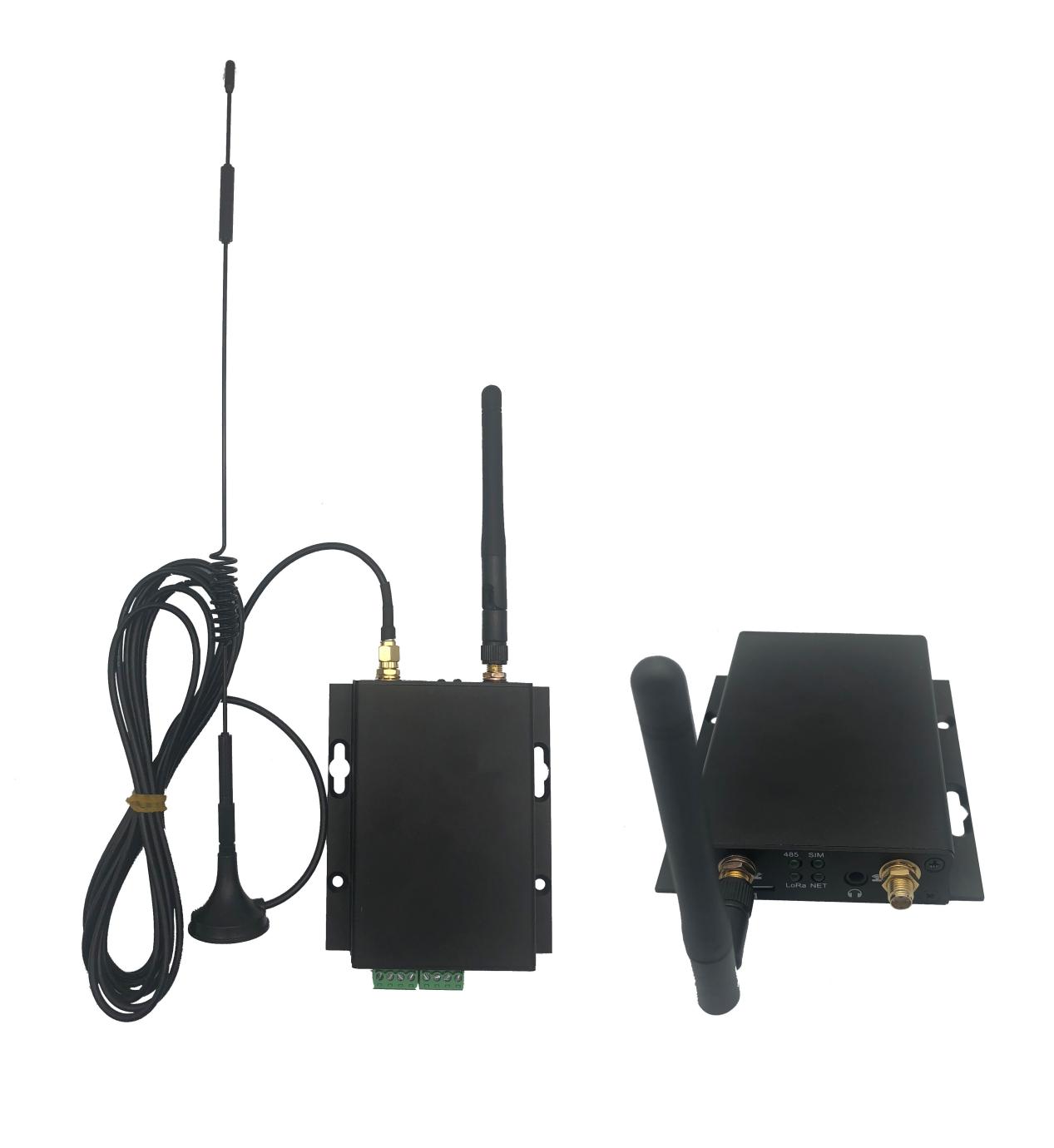

5.1CAT1(4G)多功能无线网关

  • 功能参数

参数

描述

移动网络

支持GSM/GPRS&<E Cat1

无线网络速率

GPRS：最大 85.6Kbps(DL)/85.6Kbps(UL)

FDD-LTE:non-CA Cat1,最大 10Mbps(DL)/5Mbps(UL)

TDD-LTE:non-CA Cat1,最大 8Mbps/2Mbps(UL)

本地无线

LORA私有协议，支持315MHZ~923MHZ之间的无线通讯

功率级别

GSM850:+33dBm

EGSM900:+33dBm

DCS1800:+30dBm

PCS1900:+30dBm

LTE:+23dBm

LORA:+22dBm

电源

8~32V,不分正负极

对外数据接口

一路RS485,一路I/O，一路USB TYPE C(用于DEBUG)

指示灯

4个,分别代表RS485,LORA,SIM,NET

4G参数

FDD-LTE:B1,B3,B5,B8

TDD-LTE:B34,B39,B40,B41，支持有GSM/GPRS:900/1800MHZ

音频输出

一路，支持文字转语音

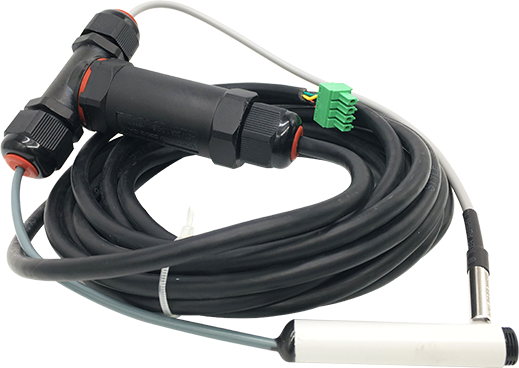

5.2高湿环境下的温湿度检测

  • 产品图片





  • 功能参数



功能

参数

备注

温度测量范围

-50℃~150℃



测量精度

±0.5℃



湿度测量范围

0~100%RH



工作温度

-30℃~60℃



精度

±3%RH



传输方式

RS485,LOAR无线传输



可靠性

防静电，防灰尘，有效抵抗种腐蚀性气体物质



湿度传感器

HS110LF(法国Humirel)



温度传感器

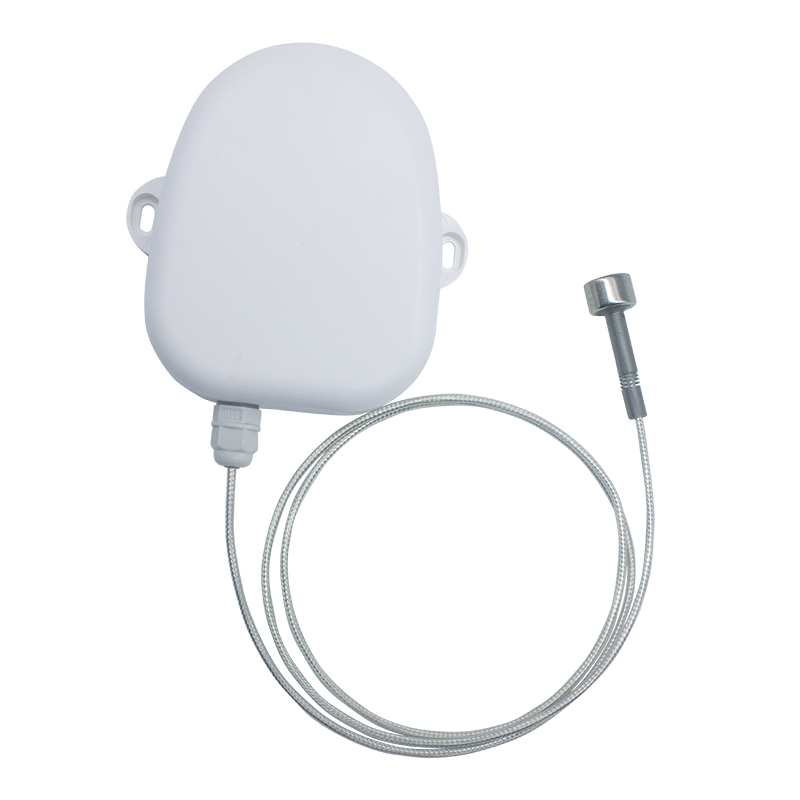

5.3低功耗环境温湿度传感器

  • 产品功能

用于检测环境的温度和湿度，通过LoRa/LoRaWAN/Cat1进行数据传输。

  • 产品图片



  • 产品参数

项目

参数

备注

功能

检测物体的温度，将环境温湿度数据通过LoRa/LoRaWAN/Cat1传到云平或者网关。



温度测量范围

-40℃~125℃



温度测量精度

±0.5℃



温度测量分辨率

0.1℃



数据传输方式

LoRa/LoRaWAN/Cat1

默认LoRa

无线通讯

支持LoRa/LoRaWAN无线通讯，频段为31MHZ~915MHZ

无线通讯为选配件，默认的频段为470MHZ

测温部位

外部探头



工作温度

-20℃~80℃



电源

两节18505锂亚电池，8000MA

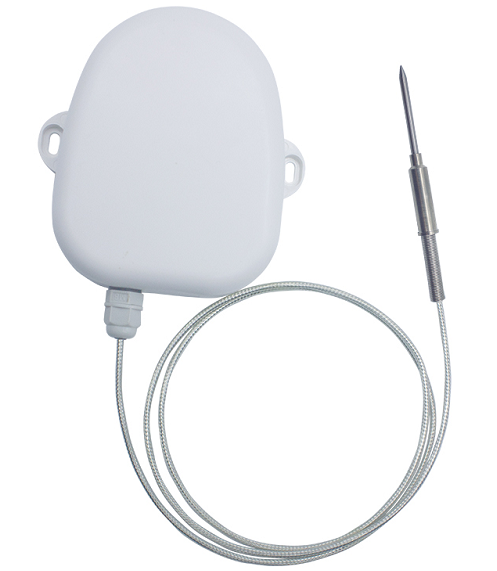

5.4低功耗测温传感器

  • 产品功能

本产品是一款高性能、高灵敏度的温度数据采集终端，具有1个通道AD采集端口，可接入PT100/PT1000热电阻传感器并转换为温度数据通过无线Cat.1上传到云平台，便于工程组网及工业应用，支持平台对接。

  • 产品图片

  • 产品参数

项目

参数

备注

功能

检测物体的温度，将温度数据通过LoRa/LoRaWAN/Cat1传到云平。



温度测量范围

-40℃~380℃



温度测量精度

±0.5℃



温度测量分辨率

0.1℃



数据传输方式

LoRa/LoRaWAN/Cat1

默认LoRa

无线通讯

支持LoRa/LoRaWAN无线通讯，频段为31MHZ~915MHZ

无线通讯为选配件，默认的频段为470MHZ

测温部位

外部探头



测温杆长度

100CM



工作温度

-20℃~80℃



电源

两节18505锂亚电池，800MA











5.5云平台
